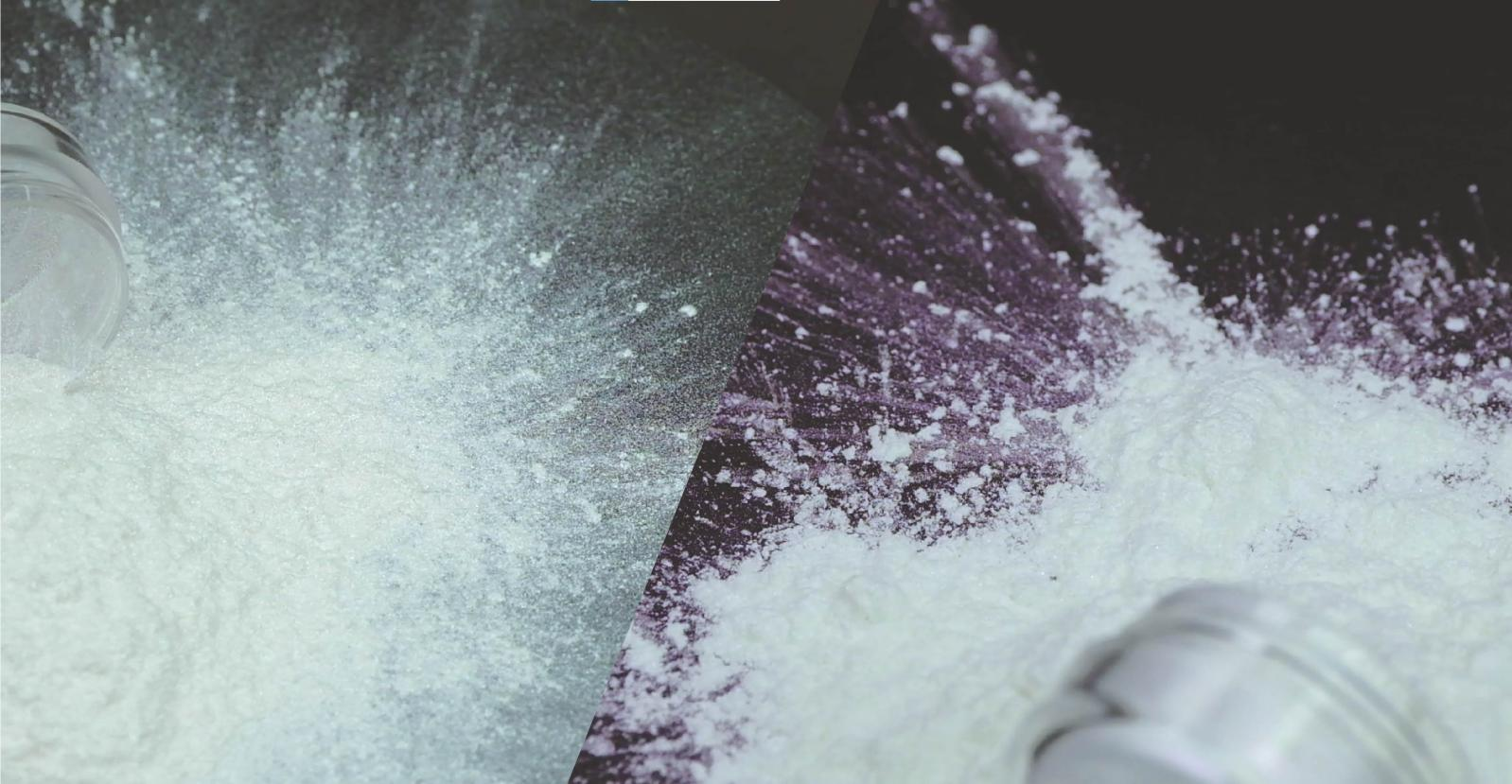

Pegue duas amostras de revestimento lado a lado - uma com acabamento em efeito cristal perolado e a outra com efeito diamante - e a diferença é imediata. Pode-se ler como suave, luminoso e iluminado internamente. O outro capta a luz em flashes nítidos e discretos, como a superfície de uma pedra lapidada. Ambos os pigmentos podem compartilhar a mesma resina base, o mesmo método de aplicação e até mesmo o mesmo espaço de cores. A diferença de textura vem inteiramente do próprio pigmento.
Para formuladores e designers de produtos que trabalham em um único sistema de revestimento, entender exatamente onde essa divergência se origina – e como controlá-la ou combiná-la – é a diferença entre um acabamento que parece projetado e outro que parece acidental.
Os termos “efeito cristal” e “efeito diamante” não são rótulos de marketing intercambiáveis. Eles descrevem comportamentos ópticos genuinamente diferentes, enraizados na geometria das partículas, na pureza do substrato e nas características da superfície. Escolher o tipo errado para uma determinada aplicação não produz apenas uma tonalidade diferente – produz uma impressão tátil diferente, uma resposta diferente ao ângulo de visão e uma relação diferente com a película de revestimento circundante.
Esta distinção é mais importante queo ambos os tipos de efeitos estão disponíveis na mesma família de produtos ou gama de fornecedores, como é o caso de muitas linhas peroladas de nível industrial. A resina, o sistema solvente, a viscosidade de aplicação e o protocolo de cura podem permanecer idênticos. O que muda é o pigmento – e com ele, todo o caráter da superfície acabada. Fazer essa escolha desde o estágio de especificação economiza um esforço significativo de reformulação posterior.
Ambos os tipos de efeitos derivam sua aparência do mesmo mecanismo fundamental: interferência da luz através de camadas finas e transparentes de plaquetas revestidas com óxidos metálicos. Mas a maneira como esse mecanismo se expressa visualmente depende de duas variáveis que os efeitos de cristal e diamante tratam de maneira muito diferente: tamanho de partícula and personagem de reflexão .
Pigmentos perolados com efeito cristal para aplicações industriais são caracterizados por tamanhos de partículas moderados - normalmente na faixa de 10 a 60 mícrons - combinados com substratos de pureza muito alta e faces de plaquetas uniformemente lisas. O efeito produzido é uma luminosidade contínua e suave em toda a superfície. A luz refletida em muitas plaquetas pequenas e bem orientadas cria um padrão de interferência sobreposto que o olho interpreta como um brilho uniforme e brilhante internamente, em vez de pontos discretos de brilho. A impressão visual é de profundidade e translucidez – a sensação de que a cor existe abaixo da superfície e não acima dela.
Pigmentos perolados com efeito diamante operam com tamanhos de partículas significativamente maiores – geralmente 60–200 mícrons e acima. Nessas dimensões, as plaquetas individuais tornam-se grandes o suficiente para que o olho se resolva como superfícies refletoras separadas. Em vez de se misturar num brilho contínuo, cada plaqueta capta e devolve a luz como um ponto distinto e de alta intensidade. O agregado desses reflexos individuais parece brilho – a mesma qualidade que faz com que as pedras preciosas lapidadas pareçam lançar luz em vez de simplesmente refleti-la. A cobertura é menor, mas cada ponto de reflexão é muito mais intenso.
O tamanho das partículas por si só não explica completamente a diferença qualitativa na textura. O material do substrato — e a suavidade e pureza da sua superfície — é igualmente decisivo.
Os pigmentos de efeito cristal são mais comumente construídos em mica sintética , um substrato de fluoroflogopita cultivado sob condições controladas para produzir plaquetas com planicidade, pureza química e brancura excepcionais. A ausência de impurezas minerais naturais significa que o revestimento de TiO₂ ou óxido de ferro se deposita em uma camada altamente uniforme, produzindo cor de interferência consistente em toda a face da plaqueta. Essa uniformidade é o que cria a luminosidade limpa e cristalina que dá nome ao efeito. A dispersão superficial é mínima – a luz entra e sai da plaqueta com alta eficiência.
Os pigmentos de efeito diamante também costumam usar substratos de mica sintética, mas nos tamanhos de partículas muito maiores que definem esta categoria, um fator adicional entra em jogo: dispersão de borda . Plaquetas maiores têm proporcionalmente mais área de borda em relação à área da face. As bordas não produzem cor de interferência – elas espalham a luz branca. Esta contribuição de borda, combinada com a alta intensidade de reflexão facial de grandes plaquetas, cria a aparência característica de “diamante lapidado”: flash central brilhante cercado por um halo difuso de luz espalhada. Algumas classes de efeito diamante usam substratos de flocos de vidro, que são ainda mais suaves que a mica e produzem reflexos pontuais mais nítidos e saturados com dispersão de borda reduzida.
A documentação acadêmica dessa relação substrato-superfície — especialmente para classes à base de alumina, que exibem uma superfície excepcionalmente lisa que contribui para um brilho cristalino pronunciado — é abordada no revisão científica dos tipos de pigmentos perolados e seus mecanismos ópticos publicado pela Enciclopédia MDPI.
Quando pigmentos de efeito cristal e diamante são introduzidos no mesmo revestimento de base – resina idêntica, pacote de solvente idêntico, protocolo de aplicação idêntico – seu comportamento diverge em vários aspectos praticamente importantes.
Os pigmentos de efeito cristal, com seu tamanho de partícula menor e maior proporção entre área facial e volume, proporcionam melhor cobertura por unidade de peso. A carga efetiva é normalmente de 5 a 10% em peso de sólidos. Os pigmentos de efeito diamante, sendo partículas menores e maiores por grama, fornecem cobertura muito baixa – em alguns graus >150 mícrons, cargas tão baixas quanto 0,5–2% são suficientes para produzir a intensidade de brilho desejada. Exceder essa carga faz com que as plaquetas se aglomerem e interfiram umas com as outras, diminuindo o brilho em vez de intensificá-lo.
Ambos os tipos de efeitos requerem um filme de revestimento transparente ou semitransparente para funcionar – a opacidade bloqueia o mecanismo de interferência. Os pigmentos com efeito diamante, no entanto, são mais sensível para filmar transparência. Cada plaqueta grande precisa de caminhos de luz desobstruídos em toda a sua área facial. Qualquer aditivo de dispersão de luz – TiO₂ pigmentar, carbonato de cálcio, talco – degradará o brilho do diamante mais rapidamente do que degrada o brilho contínuo de um efeito de cristal. O poder de ocultação, quando necessário, deve ser incorporado à camada de base, abaixo da camada de efeito, em vez de incorporado à própria camada de efeito.
Os pigmentos de efeito cristal se orientam mais facilmente em filmes finos devido ao seu menor tamanho e menor massa. As plaquetas com efeito diamante, sendo maiores e mais pesadas, requerem uma formação de filme mais lenta e um tempo de abertura mais longo para assentar paralelamente ao substrato. Em sistemas de secagem rápida, os graus de efeito diamante são mais propensos à orientação aleatória – e uma plaqueta grande mal orientada dispersa a luz difusamente em vez de refleti-la de forma brilhante, produzindo um resultado opaco em vez de brilhante.
A tabela abaixo resume os principais parâmetros de formulação que diferenciam os pigmentos de efeito cristal e diamante quando usados no mesmo sistema de revestimento.
| Parâmetro | Efeito Cristal | Efeito Diamante |
|---|---|---|
| Tamanho de partícula típico | 10–60 µm | 60–200 µm |
| Caráter Visual | Brilho luminoso contínuo; profundidade suave | Pontos de brilho discretos de alta intensidade |
| Substrato Comum | Mica sintética (alta pureza) | Mica sintética ou flocos de vidro |
| Carregamento Típico (% em peso de sólidos) | 5–10% | 0,5–3% |
| Cobertura / Ocultação | Moderado | Muito baixo |
| Sensibilidade à transparência do filme | Moderado | Alto — muito sensível à opacidade |
| Dispersão de Bordas | Baixo | Perceptível; contribui para o efeito halo |
| Dificuldade de orientação | Baixoer | Maior – precisa de mais tempo aberto |
| Liquidação de risco | Moderado | Alta – plaquetas grandes assentam mais rapidamente |
| Ajuste de aplicação principal | Revestimentos decorativos, finos acabamentos automotivos e cosméticos | Automotivo premium, bens de consumo de alta qualidade, revestimentos para joias |
Os acabamentos perolados mais sofisticados raramente dependem de um único grau de efeito. A mistura de pigmentos de efeito cristal e diamante no mesmo sistema de revestimento permite aos formuladores projetar acabamentos com profundidade dimensional e brilho focal – o brilho contínuo do cristal proporcionando um cenário luminoso contra o qual os pontos de brilho do efeito diamante se destacam em alto contraste.
A lógica da mistura é espacial: pigmentos de efeito cristal preenchem o “fundo” óptico do filme, criando a cor base e a luminosidade, enquanto as partículas de efeito diamante são espaçadas o suficiente para permitir que cada plaqueta grande seja resolvida individualmente pelo olho. Quando a carga de diamante é muito alta em relação ao conteúdo de cristal, as plaquetas grandes eliminam o brilho contínuo; quando está muito baixo, o brilho se perde no ruído de fundo. Um ponto de partida prático é uma proporção de 7:1 a 10:1 em peso de cristal para pigmento de diamante, ajustada ao equilíbrio desejado de profundidade versus flash.
A sequência de adição também é importante. O componente de efeito cristal deve ser disperso e estabilizado primeiro, com o grau de efeito diamante adicionado por último sob cisalhamento mínimo - as grandes plaquetas de um pigmento de efeito diamante são particularmente vulneráveis à fratura, e sua introdução em uma dispersão de cristal pré-estabilizada permite que elas se molhem e se orientem sem danos mecânicos. Isto é igualmente verdadeiro para pigmentos perolados de diamante em sistemas de grau cosmético , onde a sensibilidade tátil da aplicação final torna a integridade plaquetária ainda mais crítica.
A decisão entre cristal e diamante – ou uma mistura de ambos – se resume a três fatores interativos: a distância de visualização do produto acabado, o ambiente de iluminação que ele irá habitar e o orçamento de transparência da formulação.
Os produtos vistos de perto sob fontes de luz direta ou em movimento – exteriores automotivos premium, caixas de eletrônicos de consumo de alta qualidade, embalagens de luxo – se beneficiam mais do efeito diamante ou das misturas de cristal-diamante, porque os discretos pontos de brilho são individualmente perceptíveis e criam uma impressão sensorial premium. Produtos vistos à distância, sob iluminação difusa ou interna, ou que requerem um poder de cobertura significativo, obtêm um valor visual mais confiável dos pigmentos de efeito cristal, onde o brilho contínuo é perceptível independentemente do ângulo e permanece eficaz mesmo quando o filme não é perfeitamente transparente.
A tabela abaixo mapeia o tipo de efeito para o contexto do aplicativo como referência inicial. Tanto o portfólio de pigmentos perolados de nível industrial e as linhas cosméticas dedicadas oferecem ambos os tipos de efeitos em uma gama completa de cores de interferência, facilitando a avaliação de pares combinados – a mesma família de cores em graus de cristal e diamante – dentro de um único projeto de desenvolvimento.
| Aplicação | Condições de visualização | Efeito recomendado | Tamanho de partícula típico Range |
|---|---|---|---|
| Acabamento OEM automotivo | Dinâmico; luz solar direta; ângulo variável | Mistura de diamante ou cristal diamante | Cristal: 10–45 µm; Diamante: 80–150 µm |
| Revestimento decorativo industrial (interior) | Estático; luz interior difusa | Efeito cristal | 10–45 µm |
| Carcaça de eletrônicos de consumo | Close-up; fontes de luz mistas | Mistura de Cristal Diamante | Cristal: 10–30 µm; Diamante: 60–100 µm |
| Embalagem de luxo/recipiente de cosméticos | Close-up; fontes de luz pontuais | Efeito diamante dominante | 80–200 µm |
| Revestimento de parede arquitetônico/decorativo | Distância; difuso; alta cobertura necessária | Efeito cristal | 10–60 µm |
| Iluminador/sombra cosmética | Contato com a pele; ângulo variável | Cristal ( classes de cristal cosmético ) ou misturar | cristal de 10–45 µm; Diamante de 60–100 µm |
O princípio mais importante nesta seleção não é qual efeito é “melhor” isoladamente, mas qual efeito – ou combinação de efeitos – corresponde ao ambiente de iluminação e ao comportamento de visualização do produto final. Um pigmento com efeito diamante em um sistema de luz difusa e alta opacidade não cumprirá sua promessa. Um efeito cristalino em um contexto premium e de inspeção minuciosa pode parecer subestimado. Começar a partir do contexto de visualização e retroceder até a especificação do pigmento produz consistentemente melhores resultados do que começar a partir do pigmento e esperar que o contexto de aplicação coopere.
